聚合氯化铝制备过程中温度对铝形态转化的影响

聚合氯化铝制备过程中温度对铝形态转化的影响：为研究羟基聚合铝絮凝剂制备过程中，制备温度对其形态结构的影响，本节分别将反应液温度控制在30℃和80℃，制备不同碱化度、浓度为0.1mol/L的羟基聚合铝溶液。而后分别采用 Ferron法经验模式和27A1 NMR光谱进行形态分析。其中，常温下制备的不同碱化度样品中羟基铝形态在其表示符号前面加一个“c”，而温下制备的则加一个“g”，以示区别，两组样品的形态分析测定结果分别如以下两图：

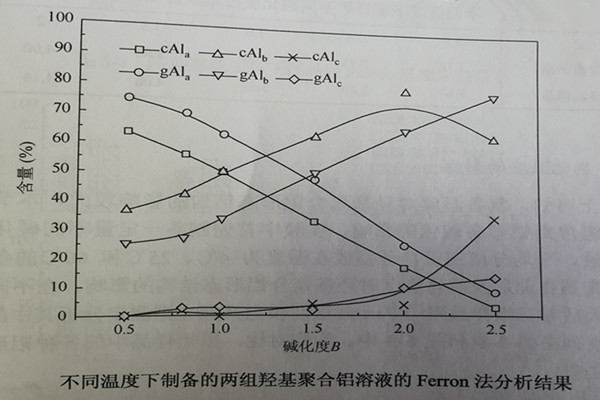

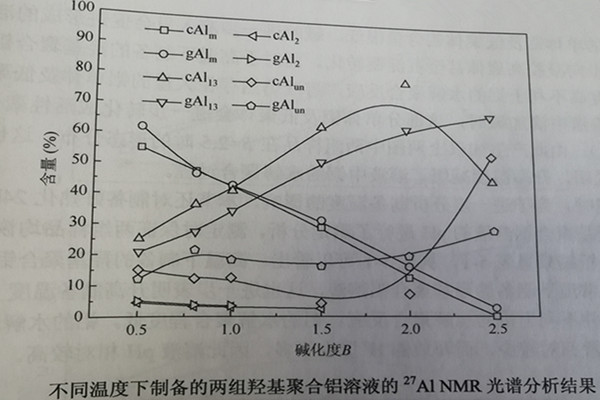

从以上两图可以看出，不同温度下制备的羟基聚合铝形态存在着一定的差异。从图 5-6可以看出，温下制备的羟基聚合铝溶液在碱化度低于2.0的条件下，其溶液中的含量低于常温下制备的基合铝溶液;单体铝Alm含量则是稍于常温条件下的样品。而在图5-7中也存在类似的趋势。温下制备的样品中，活性羟基聚合铝含量远低于常温条件下的样品;单体铝Ala含量在温下的样品中远于常温的样品。这说明，制备温度从 30℃升到 80℃并不有利于羟基铝的聚合反应，升温度导致溶液中更多低聚体的存在。同时，从图5-6中核磁共振光谱的未测成分Alum随碱化度的分布情况可知，升制备温度导致溶液中低聚体含量增大。这部分低聚体的聚合结构小于A113，它属于六元环结构且核磁共振光谱未能测出的聚体铝Alun，这些铝形态构成了 Ferron 法中两组样品中的Ala及Alb中低聚体的主要组成成分。

如果您还在为聚合氯化铝的价格发愁，请放宽心！这里有工程师为您“量身定制”。盛世净水专注水处理药剂生产20年，实力老牌厂家，不仅产品质量过硬，而且价格也比较实惠，重要的是售后服务完善。如有需要，欢迎来厂实地考察，总部地址：河南省巩义市北山口工业园区。
